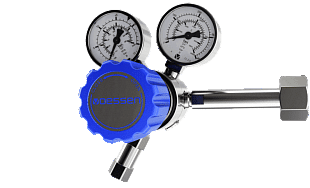

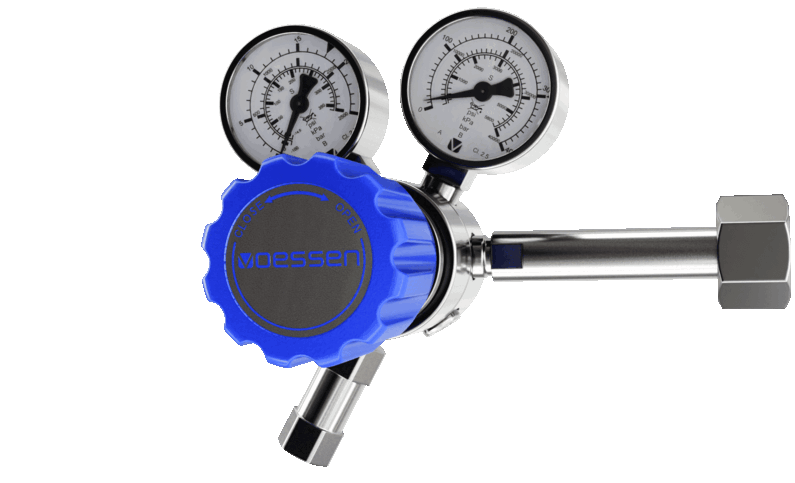

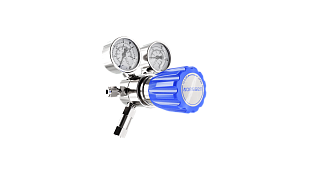

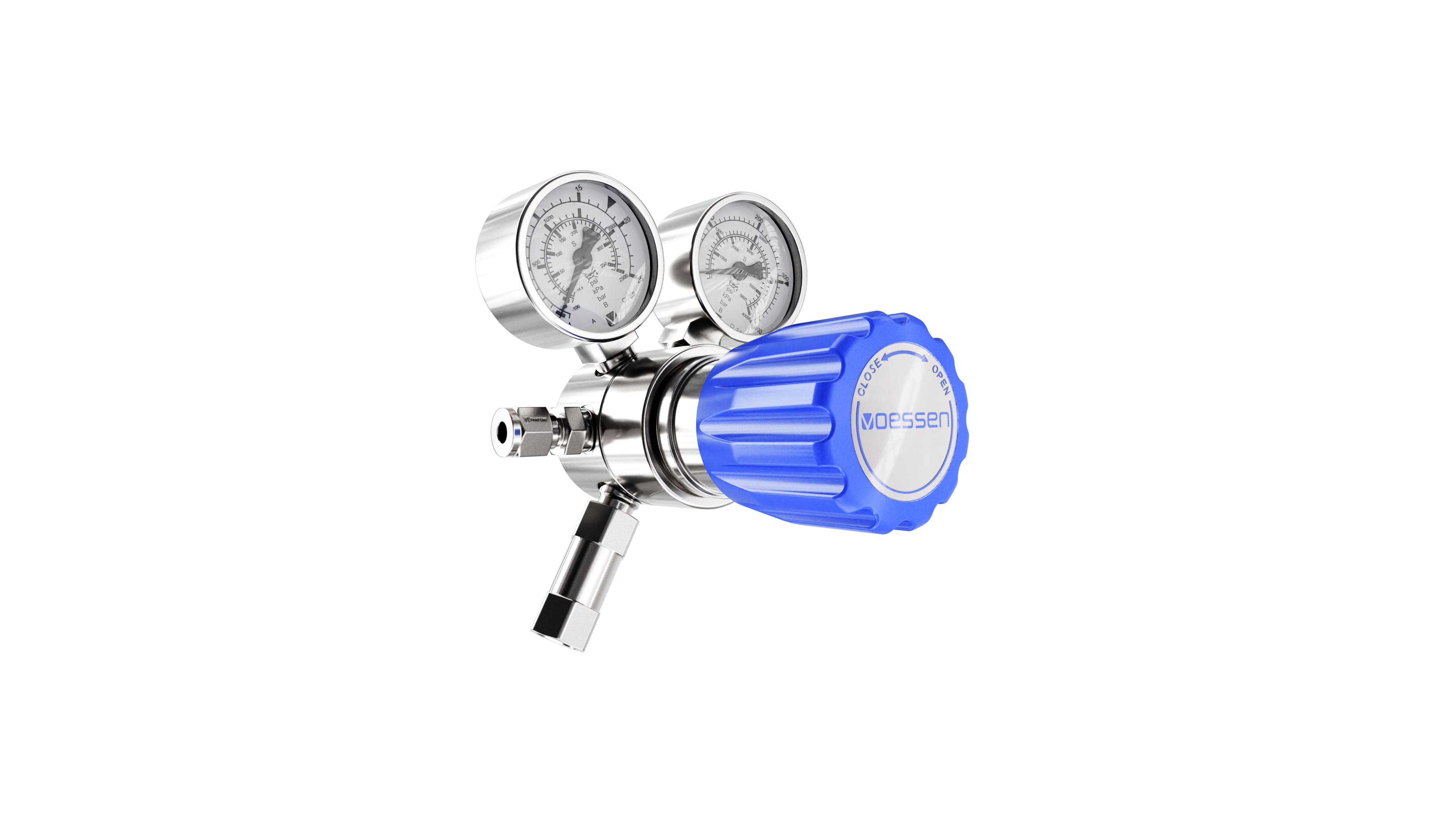

Редуктор VOESSEN CRC61DHNN, из хромированной латуни, одноступенчатый, избыточного давления, без опций
Редуктор баллонный VOESSEN CRC61DHNN с мембранной системой редуцирования, для нетоксичных и некоррозионных газов чистотой до 6.0 (99,9999%) из хромированной латуни, регулирующий избыточное давление, одноступенчатый, 6 портов, вход справа, без опций, входное давление 200 бар, выходное давление от 0 до 10 бар, присоединение к баллону - DIN9 (G3/4", гайка под ключ), трубный обжимной фитинг из нержавеющей стали 1/4" на выходе, расход газа до 25 м3/час
Мембрана из Hastelloy C276 обеспечивает герметичность редуктора Каждый редуктор испытан на утечки гелием высокой чистоты Каждый редуктор протестирован на работоспособность всех элементов Компактная конструкция Плавная и точная регулировка давления Разработан в соответствии с ISO 7291, включая испытание на воспламеняемость с кислородом Укомплектован предохранительным клапаном на стороне низкого давления Испытан на электростатическую заражаемость Соответствует требованиям ISO 80079-36, IEC TS 60079-32-1 и немецкого стандарта TRGS 727 Может применяться в зонах EX-1 и 2 для газов с группой взрывоопасности I; IIA; IIB; IIC
Классический одноступенчатый баллонный редуктор (регулятор давления) VOESSEN CRC61DHNN из хромированной латуни используется для чистых инертных, горючих, окисляющих газов и газовых смесей, содержащих указанные компоненты, чистотой до 6.0 (99,9999%). Используется для широкого применения в различных отраслях науки и промышленности, где применяются газы высокой чистоты. Редуктор VOESSEN CRC61DHNN может использоваться с поверочными газовыми смесями ГСО-ПГС. Не может использоваться для коррозионных и/или токсичных газов и их смесей. Для токсичных и/или коррозионных газов используйте оборудование VOESSEN из нержавеющей стали, или проконсультируйтесь с нашими инженерами для подбора необходимого оборудования для вашей задачи.
| Параметры редуцирования | избыточное давление |
| Количество ступеней редуцирования | одноступенчатый |
| Входное давление | до 200 бар |
| Выходное давление | до 10 бар |
| Коэффициент расхода Cv (по азоту) | 0.07 |
| Скорость утечки по корпусу (Leakrage rate outside) | 1x10^-8 мбар л/с (по гелию) |
| Скорость утечки по седлу (Leakage rate seat) | <1x10^-6 мбар л/с (по гелию) |
| Номинальный расход | до 25 м3/час |
| Температурный диапазон | от -30°C до +74°C |
| Класс чистоты газа | 6.0 |
| Размеры (ШхВхГ) | 160х150х130 мм |
| Конфигурация портов | 6-портовый, вход справа |
| Опции на высоком давлении | без опций |
| Опции на низком давлении | без опций |
| Баллонное присоединение | DIN9 (G3/4"), гайка под ключ |
| Входной манометр | стандартный манометр |
| Диапазон манометра на входе | 0-250 бар |
| Выходной манометр | стандартный манометр |
| Диапазон манометра на выходе | 0-16 бар |
| Выходное соединение | трубный фитинг 1/4", нерж. сталь |
| Предохранительный клапан | установлен и настроен на Pвых*1,4 |
| Материал корпуса | хромированная латунь |
| Материал баллонного соединения | хромированная латунь |
| Материал мембраны (диафрагмы) | Hastelloy C276 |
| Материал выходного соединения | нержавеющая сталь |
| Материал фильтра | нержавеющая сталь |
| Материал передаточного диска (Regulator poppet) | нержавеющая сталь |
| Материал уплотнения по корпусу | FKM Viton® (FFKM Kalrez® опционально) |
| Материал уплотнения по седлу клапана | PCTFE |
| Материал маховика | анодированный алюминий |
| Материал манометров | хромированная латунь |
| Вес | около 1,3 кг |
